上海閔行透水混凝土廠家

產品展示

產品介紹

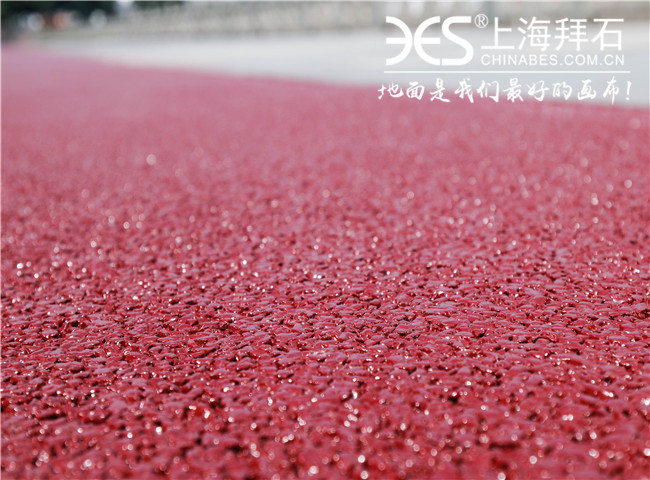

◇ 上海拜石實業發展有限公司率先學習先進成熟的施工新技術，應用關鍵原材料生產的特種膠粘劑，特殊觸媒等高分子材料，是由碎石、水泥、粘結料、顏料和水拌制而成的一種多孔輕質混凝土，它不含細骨料，由粗骨料表面包覆一薄層水泥漿相互粘而成孔穴均勻分布的蜂窩狀結構，故具有透氣、透水和重量輕的特點，作為環境負荷減少型混凝土，透水混凝土的研究開發越來越受到重視。

拜石添加劑

凝膠增強劑：本產品規格為50KG/袋，灰白色納米材料。關鍵核心原料添加劑由凝膠、補強、減水、引氣、緩凝和奧米纖維等多種高分子聚合物經分散研磨干燥流體混合而成的粉體納米產品。按一定比例添加(15KG-20KG/M3)，使得透水砼內部的點連接強度大大加強，經檢測可穩定實現C25有以上強度。

乳化反應劑：本產品規格為20KG/桶，奶白色納米材料。關鍵核心原料添加劑由合成樹脂和膠晶等多種高分子聚合物經分散研磨乳化反應流體混合而成的液體納米產品。按一定比例添加(3KG-9KG/M3)，使得透水砼內部的點連接強度大大加強，經檢測可穩定實現C25有以上強度。

氧化鐵系顏料著色劑：本產品規格為25KG/包，無機顏料。由上海朗盛生產出品(非本公司產品)。按一定比例添加(1KG-15KG/M3)，使得透水砼具有可靠的裝飾效果。

罩面保護劑：本產品規格為50KG/桶，無色透明油性材料。由聚氨酯丙烯酸樹脂和日本進口固化劑組成。按一定比例(0.2-0.3/M2)和工具噴霧涂刷，使得透水砼表面層增加一層抗紫外線的耐磨涂層。

產品特點

◇ 高透水性：透水混凝土擁有15%-25%的孔隙，能夠使透水速度達到31-52升/米/小時，遠遠高于有效的降雨排水配置下的排出速度。

◇ 高承載力：經國家檢測機關鑒定，透水混凝土的承載力完全能夠達到C20-C25混凝土的承載標準，高于一般透水磚的承載力

◇ 良好的裝飾效果：透水混凝土擁有色彩優化配比方案，能夠配合設計師創意，實現不同環境和個性所要求的裝飾風格。這是一般透水磚很難實現的。

◇ 抗凍融性：透水混凝土比一般混凝土路面擁有更強的抗凍融能力，不會受凍融影響面斷裂因為它的結構本身有較大的孔隙。

◇ 耐用性：透水混凝土的耐用耐磨性能優于瀝清，接近于普通的地坪，避免了一般透水磚存在的使用年限短，不經濟等缺點。

◇ 高散熱性：材料的密度本身較低(15-25%的空隙)降低了熱儲存的能力，的孔隙結構使得較低的地下溫度傳入地面從而降低整個鋪裝地面的溫度，這些特點使透水混凝土在吸熱和儲熱功能方面接近于自然植被所覆的地面。

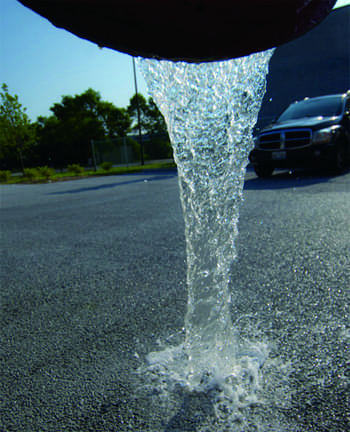

高透水性	高承載性	抗凍融性	裝飾性

產品優勢

作用：抗滑值 70 以上，縮短汽車制動距離;有效降低危險及涉水路面事故率。

警示作用：紅、綠、黃多彩路面，提高司機注意力，有效警示危險區域交通事故率。

管理作用：用顏色區分通行路線及通行方式，更有助于提高交通管理效。

裝飾作用：給道路注入多彩元素，增加道路裝飾性、功能性和美觀度。

施工流程

1.攪拌:透水混凝土需嚴格按比例計量配合石子、水泥、凝膠增強劑、乳化反應穩定劑、著色顏料和潔凈水等材料。拌合物中改性灰槳的稠度較大，且數量較少，為了保證改性灰漿能均勻地包裹在骨科上，宜采用大型強制式攪拌機，攪拌時間為5分鐘以上。

2.澆筑：在澆筑之前，路基先用水濕潤。否則透水地坪快速失水份會減弱骨料間的粘結強度。由于透水地坪拌合物比較干硬，將拌和好的透水混凝土按設計標高攤在路基上鋪平即可。

3.振搗：在澆注過程中不宜強烈振搗或夯實。一般用平板振動器輕振鋪平后的透水性混凝土混合料，但注意不能使用高頻振搗器，否則他會使混凝土過于密實面減少孔隙率，并影響透水效果。同時高頻振搗器也會使水泥漿體從粗骨料表面離析出來，流入底部形成一個不透水層，使材料失去透水性。

4.輥壓并抹平：振搗以后，應進一步采用實心鋼管或輕型壓路機壓實壓平透水混凝土拌合料，考慮到拌合料的稠度和周圍溫度等條件，可能需要多次輥壓，但應注意，在輥壓前清理輥子，以防粘結骨料，適時使用專用機械抹平。

適用范圍

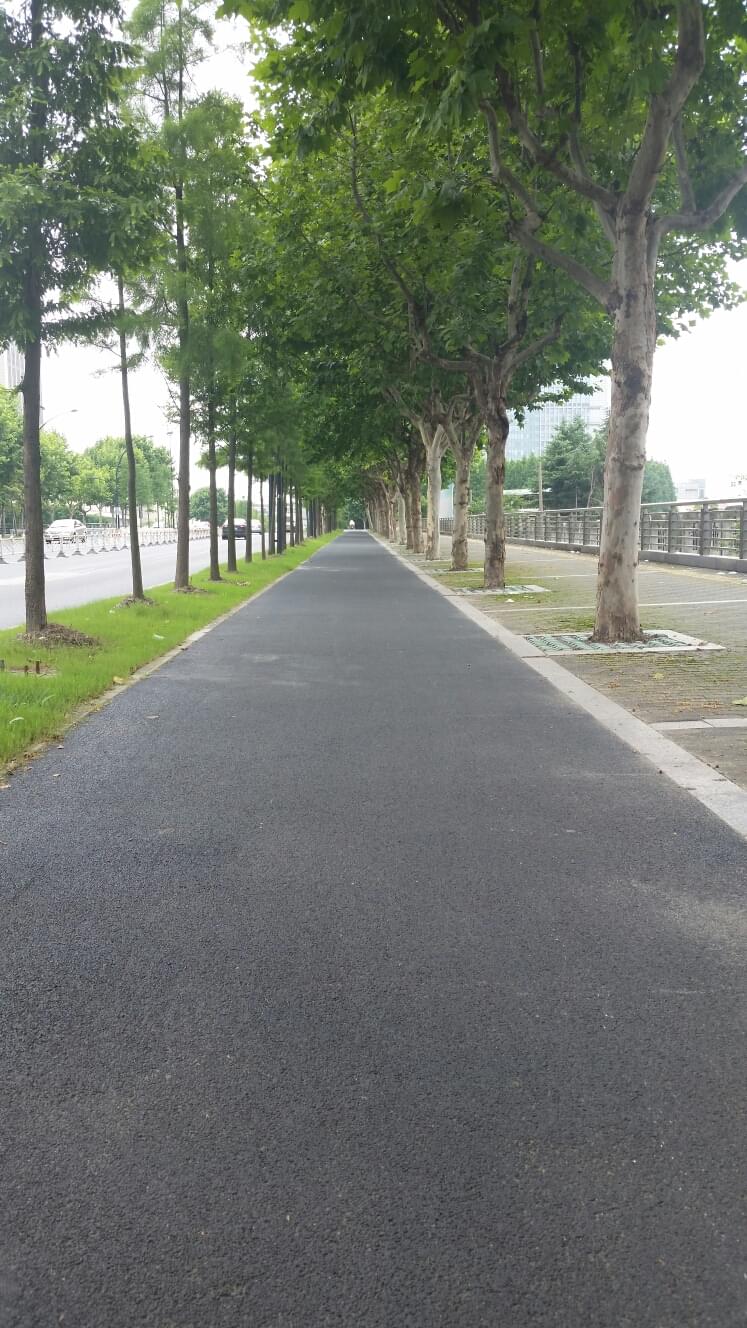

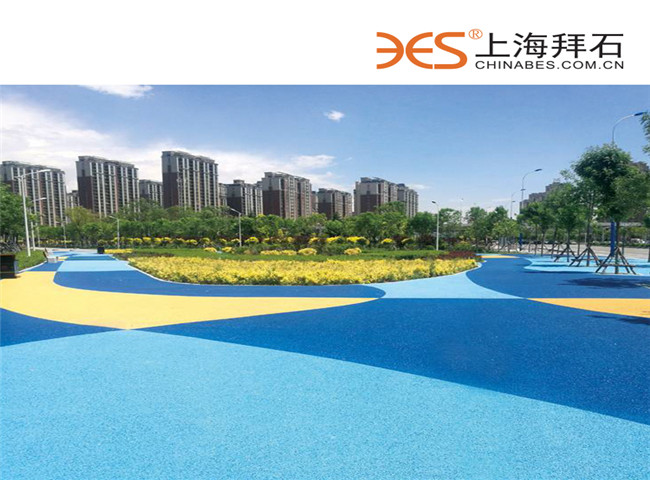

休閑廣場	市政道路	景觀步道

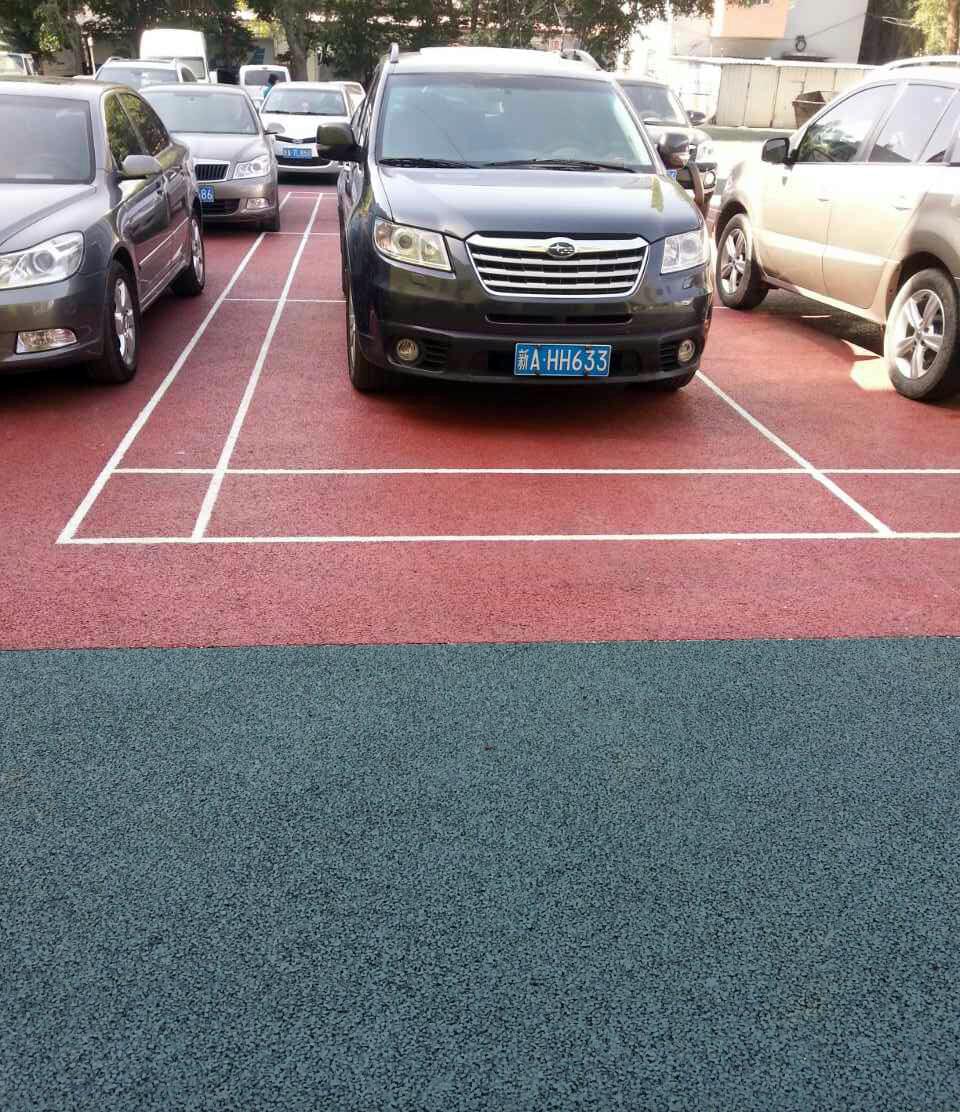

彩色步道	自行車道	停車場

產品結構

技術參數
